放码（Grading）

放码是开发鞋子的不同尺码的行为。这是通过生成一个表格来完成的，该表格包含每个码数的所有尺码信息，相对于样品尺码（通常是鞋子所构建的尺码）。尺码、样品尺码和测量值可以在许多层面上有所不同：公司、品牌、国家。

以下章节说明如何创建放码表、开发尺码和组，以及对模型进行测量。

创建放码表

J_GenerateGradeTable

一旦模型样板完成，就该进入放码了。在做任何事之前，创建放码表是至关重要的。

左侧的第一个按钮为模型创建放码表。单击它会提示用户一个表单来配置放码表数据。通过此表单，您可以：

• 加载和保存预设，例如 UK 或法国尺码；
• 设置样品尺码和每个尺码的增量（1、0.5、...）；
• 设置最大和最小尺码的范围；
• 通过手动输入或单击 按钮并在鞋模型上手动选择长度，为鞋面和外底选择鞋子的长度和宽度。

确认后，面板将填满放码表，线条将被分配到新的放码中心。

在放码表中，我们将看到

• 尺码的不同颜色
• 样品尺码行被突出显示
• 鞋面和外底的所有不同尺码测量值
• 一个尺码代码列

可以直接对表中的测量值进行更改，这些更改将应用于相应的尺码。

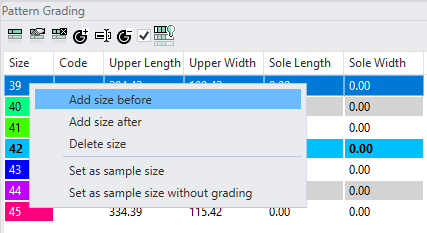

通过右键单击最左边的列，会打开一个包含其他操作的菜单：

• 在一个码数之前/之后添加尺码
• 删除尺码
• 将一个码数设置为样品尺码：这将把模型和工作区上的所有测量值更改为一个新的、重新计算以适应新样品的尺码。
• 设置为样品尺码但不放码：将所选尺码重新定义为样品尺码，而不修改工作区中的任何几何体。

放码中心

什么是放码中心？

放码中心是一个点实体，它控制模型中一条或多条线条的放码和位置。

当您创建放码表时，GC_Upper 和 GC_Sole 是默认自动创建的两个放码中心。

	_J_GradeCenterCreate

此命令允许您创建一个放码中心。选择后，将显示以下表单。

组（Group）：将中心及其控制的线条分配到某个组。

像边距一样设置放码。

此按钮允许您将曲线分配到放码中心。

更改主放码中心。

覆盖（override）允许放码中心对特定线条应用不同的测量值。其下方的表格允许用户为每个尺码定义单独的覆盖。

最常用的功能是将曲线分配到放码中心，它决定线条如何定位和放码。

创建组

组是分组在一起并分配到各种尺码范围的线条集合，以便将相同的线条或图案应用于多个尺码。一个常见的例子是标志（logo）：标志通常以三个或更多尺码为一组进行放码，以控制生产成本并简化制造。例如，您可以将单个标志尺码分配给 42 到 45 码，以便这些尺码共享同一个标志。

	_J_GradeGroupCreate
	J_GradeGroupDelete
	_J_GradeGroupAssign

启动 _J_GradeGroupCreate 命令会提示您输入组名。

组创建后，样板放码面板中会出现一个新列，显示尺码映射。目前，该组设置为样品尺码。对于标志，可以将其更改为三个不同的尺码组：

• 36 到 40 码都将遵循 38 码
• 41 到 44 码将遵循样品尺码
• 45 到 48 码将遵循 46 码

使用此方法，可以在 13 个放码尺码中仅创建三种尺码变化的标志。

接下来，需要添加组所需的线条。

步骤：

打开包含分组所需基础线的零件：

单击 按钮打开分组面板：

使用面板的分配（Assign）部分选择曲线或放码中心：

当选择 功能时，将显示已决定的结果。

在图中，放码后的鞋舌有 13 种变化，而由于组重叠，标志只显示三种。

检查和测量

主要工具：

	_J_ShowGradeCurve
	_J_UnpinGradedCurves
	_J_ManageGradeCenters
	_J_GradeCenterStack
	_J_MeasureAcrossGrade
	_J_AnchorInspect

	_J_ShowGradeCurve

此命令打开放码曲线菜单，允许您使用各种显示选项查看所有放码样板尺码：

• 显示/隐藏生成线
• 显示/隐藏基础曲线
• 突出显示样品尺码
• 隐藏样品尺码
• 测量距离

选择所需的零件/尺码后，要在视口上显示它们，请单击固定（Pin）按钮。

检查后要隐藏所有放码曲线，请单击：

	_J_UnpinGradedCurves

	_J_ManageGradeCenters

此命令显示一个菜单，列出所有放码中心及其分配的线条。

	_J_AnchorInspect

同样，锚点检查（Anchor Inspect）工具显示连接到特定中心的曲线。

	_J_GradeCenterStack

一旦放码曲线被固定，您可以将其堆叠在单个点上以比较测量值。选择此命令会在模型上显示黑点；单击一个点会将所有尺码对齐到该点。

	_J_MeasureAcrossGrade

在堆叠激活时，使用跨尺码测量（Measure Across Grade）功能来验证不同尺码之间相同点之间的距离。

导出

导出是 Jevero 中的一个基本工具，因为它允许样板工程师通过导出专有文件和可自定义的 DXF 配置与各种切割台进行通信。

	_J_ExportData

在 JPatternDesign 工具栏上，此工具允许您导出用于成本核算或切割机的文件。首先，选择一个文件名和扩展名。

Jevero 支持主要切割机品牌的本地导出，以及用于其他系统的高度可自定义的 DXF 导出选项。

• 在选项下，您可以选择导出打印框和尺码代码。
• 您可以在 DXF 文件中排列样板和尺码，这有助于成本核算和切割软件更快地定位零件。
• 可以选择单个零件和尺码。
• 顶部的配置（Configuration）部分允许用户为特定用途选择、保存和存储导出配置文件。
• 默认配置文件AAMA Crispin是切割台最广泛支持的 DXF 配置之一。
• 通过单击齿轮图标，还有对于特定 DXF 设置很重要的额外功能。

在这些附加设置中，可以：

• 按图层划分 DXF 零件，允许 Adobe Illustrator 等软件使用单独的图层打开文件。
• 使用曲线或多段线作为主要导出。某些切割台无法处理曲线，因此将它们转换为短多段线段很重要。
• 使用 AAMA 作为导出
• 为每个尺码创建单独的文件。
• 导出基础线
• 导出标记或将其转换为标准线条。
• 导出纱向线（grain line）
• 指定实体颜色，因为某些切割台需要特定的颜色才能读取 Jevero 导出的实体。
